GPR4850DR03(铁面板)整流模块

高功率密度电源产品

GPR4850DR03(铁面板)整流模块

输入1: 200-240Vac; 输出1: 53.5Vdc ; 功率1：2900W
输入2: 115-130Vac; 输出2:53.5Vdc；功率2：1200W

特征

◆ 结构紧凑，功率密度达22W/in3
◆ 输出电压可调 42-58Vdc 认值53.5V
◆ 宽工作温度范围：-33～+55℃，扩展操作温度范围：+55～ +65℃
◆ 功率因数矫正 ≥0.99
◆ 具有RS485通信接
◆ 输入过欠压保护
◆ 输出过压保护
◆ 输出过流保护
◆ 输出短路保护
◆ 过温报警和保护
◆ 通过均流总线可实现并联
◆ 遥控开/关机
◆ 热插拔
◆ 符合UL1 60950-1、EN2 60950-1、TLC3 YD/T731-2008要求
◆ CE 标志符合73/23/EEC和93/68/EEC指示
◆ 高效率，最高≥93% ，

应用

◆ 48V分布式系统
◆ 以太网
◆ 交换机
◆ 局域网、城域网
◆ 服务器
◆ 室内无线网络
◆ 电信设备

系统概述

GPE48200E-F系统配置

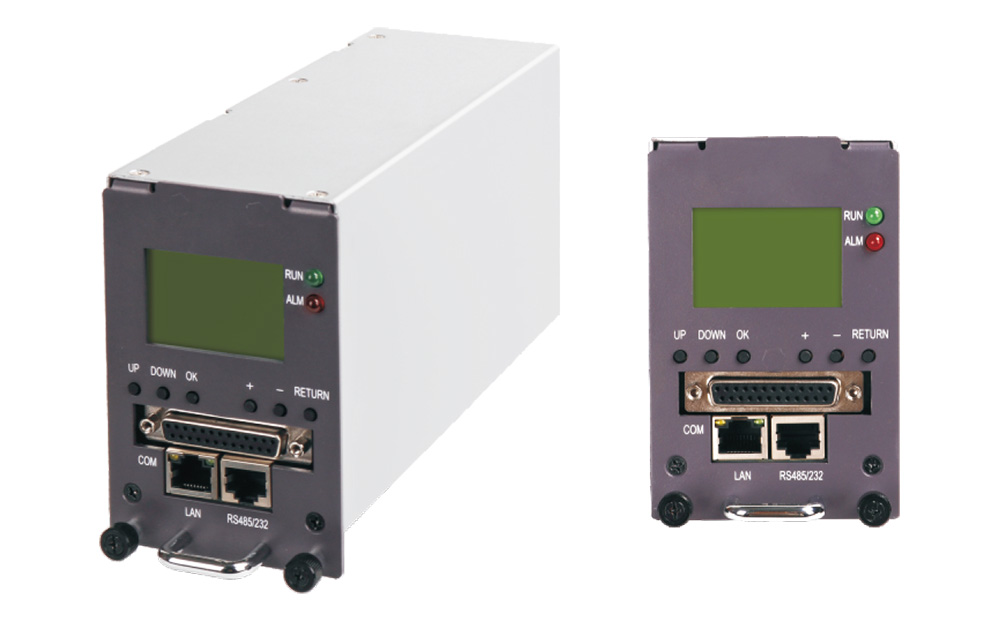

GPE48200E由机框配电、整流模块（最少配1个，最多可配4个）、监控模块1个组成，具体选配模块可参考下表：

参数	最小	典型	最大	单位	注释
输入电压范围	90	110/220	290	Vac
输入频率	45	50/60	65	Hz	额定负载
输入电流			18.5	A
输入冲击电流			20	A
功率因数	0.99				额定输入，额定负载
功率转换点	150	154	165	Vac

输出

参数	最小	典型	最大	单位	注释
输出电压范围	42	53.5	58	Vdc	通过监控可调（测试条件: 空载)
输出电流	0		50	A	输入为154Vac~290Vac
输出电流	0		22	A	输入为90Vac~153Vac
输出效率	92			%	220V AC 输入（1、220Vac输入时，额定输出电压，25% 以上额定负载电流 2、最高达到93%）
输出效率	86			%	110V AC 输入
稳压精度			±	%
电话恒重杂音			2	mV
宽频杂音电压			50	mV	(3.4KHz～150KHz)
宽频杂音电压			20	mV	(150KHz一30MHz)
纹波+噪音(峰值)			200	mV	在额定输入电压和负载范围内进行，瓷片或金膜电容和10uF 电解电容各一个，示波器带宽为2OMHz 且测试时在输出端并0.luF

其它

参数	最小	典型	最大	单位	注释
温度系数			±0.02	%/℃
动态响应恢复时间			200	us	25%~50% 25%、50% 75% 50%负载变动，跳变率 0.1A/us, 跳变周期 4ms, 上下半周期相等
动态响应过冲			±5	%
开机启动时间	3		8	S	额定输入电压开机到输出电压建立到启机输出需要采用预限流功能 5
均流不平衡度			±5	%	154Vac~290Vac，50%~100%负载范围内
开关机过冲幅度			±5	%
待机功耗			6W	W	1、220Vac输入测试输入功率 2、休眠关机时整流模块的功耗，休眠关机的唤醒时间不能超过2S (满载测试）
离散杂音			5	mV	3.4-150KHz<
			3	mV	150-200KHz
			2	mV	200-500KHz
			1	mV	500-30000KHz

保护

参数	最小	典型	最大	单位	注释
输入过压保护点	300			Vac	可自恢复
输入过压保护恢复点	290			Vac	回差不小于 5V
输入欠压保护点			85	Vac	可自恢复
输入欠压保护恢复点			90	Vac	回差不小于 5V
输入过流保护					交流输入线 L 和 N 均有保险丝
输出过压保护点	58.5		60.5	Vac	1、模块内部故障导致过压，模块自身锁死 2、模块外加输出过压保护点范围内的电压，模块正常工作
输出限流保护	53			A
短路保护	可长期短路；自恢复			A
电源过温保护	环境温度65℃下能自动恢复			℃

环境

参数	最小	典型	最大	单位	注释
工作环境温度	-25		55	°C
动输环境温度	-40		70	°C
储存环境温度	-40		70	°C
湿度	5		95	%	相对湿度, 不凝露
海拔高度	0		4000	m
噪声			55	dBa	3000~4000m时使用环境条件下的高温降额，每升高200m降低1℃
冷却方式	强制风冷. 前进风后出风，风扇置于前面，风扇具有温控调速功能
