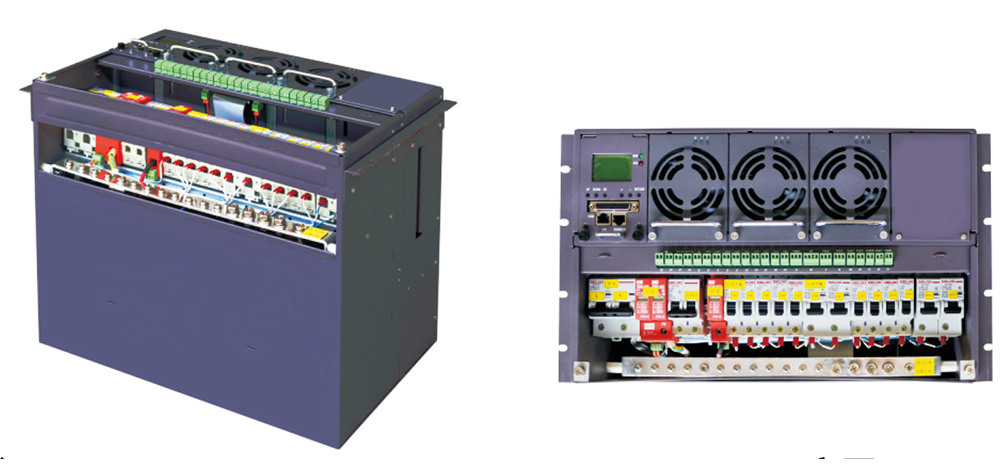

GPE48200E-F嵌入式电源系统

高性能高可靠性电源产品

GPE48200E-F嵌入式电源系统

输入: 90~290Vac; 输出: -42.5~-58Vdc

特征

◆ 嵌入式电源系统采用有源功率因数补偿技术，功率因数＞0.98
◆ 交流输入电压正常工作范围宽至90～290Vac
◆ 系统工作温度范围宽至-25℃～+55℃
◆ 采用软开关技术，系统效率 ≥91%
◆ 完善的电池管理，有充放电管理、电池温度补偿、电池容量测试、电池防反接保护、低电压保护等功能，延长电池使用寿命
◆ 系统采用无损伤热插拔技术，方便维护
◆ 输入过、欠压保护
◆ 输出过压保护
◆ 输出过流保护
◆ 输出短路保护
◆ 自动均流技术，可实现并机输出

应用

◆ 小型程控交换机
◆ 接入网
◆ 传输设备
◆ 移动通信
◆ 卫星通信地面站
◆ 微波通信供电

系统概述

GPE48200E-F系统配置

GPE48200E由机框配电、整流模块（最少配1个，最多可配4个）、监控模块1个组成，具体选配模块可参考下表：

配置	整流模块	监控模块	配电	备注
标准配置	GPR4850系列	GPM48P-A (带以太网接口)	交流配电：单相输入，总电源交流断路器（80A/2P）; 直流配电：电池空开100A/1P×2 一次下电： 32A×2、63×2、16×6 （空开大小可选配） . 二次下电：16A×2、10A×2 （空开大小可选配）.	具体指标参见模块规格书

基本输入特性

参数	最小	典型	最大	单位	注释
输入电压范围	90	220	290	Vac
输入频率	45	50	65	Hz
最大输入电流			67	A
功率因数	0.98				额定负载
输入过压保护点	300			Vac	可自动恢复
输入过压恢复点	290			Vac	回差不小于5V
输入欠压保护点			85	Vac	可自动恢复
输入欠压恢复点			90	Vac	回差不小于5V
输入过流保护					交流输入侧具有空开做为保

基本输出特性

参数	最小	典型	最大	单位	注释
输出电压	52	53.5	58	Vdc	通过监控可调，空载测试
输出功率		10700		W	176~290VAC输入时10700W输出（额定功率包括蓄电池充电功率和负载功率之和）
输出功率		5350		W	输入为90~175VAC
输出过压保护点	58.5			Vdc	锁死
输出限流保护点					具有输出限流保护
输出短路保护					可长期短路，自恢复
过温保护					环境温度65℃下能自动恢复
电池下电保护					具有电池下电保护
电池极性接反保护					电池和电源系统无损坏
稳压精度			±1	%
